电脑电源白牌铜牌金牌有什么区别?80PLUS是什么意思?

电脑电源白牌铜牌金牌有什么区别

说起电源大家第一个想到了就是模组和非模组的区别吧,除此之外它还有一个重要的参数就是80PLUS认证,也就是我们在选购电源时说的白牌、铜牌、银牌、金牌、白金、钛金电源,这里面的金牌、银牌、铜牌指的就是80PLUS认证。有的朋友要问了,这个80PLUS认证是个什么东西,它跟电源的品质有关系吗?金牌电源是不是就一定比铜版银牌好呢?

80Plus按等级从低到高排列分为:白牌、铜牌、银牌、金牌、白金牌、钛金牌,这些等级80Plus认证跟电源自身的品质有关系吗?高级的就一定比低级的好吗?了解80Plus认证前先需要了解转换率和功率因数这两个概念。

电脑电源白牌铜牌金牌有什么区别

一、转换率

为了能让220V的交流电变成纯净的低压直流电,电源对输入的220V 50Hz的市电进行转换。首先电流经过电源后会经过一二级EMI滤波来过滤掉电网中的杂讯和干扰,然后经过整流桥变成311V的馒头直流电,再经过PFC电路提高功率因数并转换成390V的高压直流电,再经开关管变成高频脉冲交流电,再经变压器将高频脉冲交流电变成12V低压脉冲交流电,最后经过整流装置变成+12v低压直流电。之后再次滤波过滤掉直流电中的杂讯得到纯净的直流电,+12V直流电会直接输出,其余的电会进入DC2DC模块继续转换成+5V和+3.3V后再次滤波后再输出。

在这个转换的过程中输入的220V交流电经过了电路、开关管、变压器等一系列的元器件,只要是元器件本身都会有电阻,也就意味着电流通过后会有一部分的电能被阻拦下来以热能的形式散发了。比如给一个电源输入了300W的电,它最后输出的只有240W,其中的60W的功耗以热能形式散发了。也正是因为这个原因所以电脑电源内部都会配有大量的散热片和风扇用来散热。

电脑电源白牌铜牌金牌有什么区别

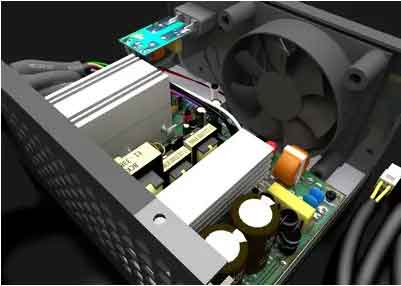

电源内部布满了各种元器件

公式:直流输出/交流输入=转换率

平时咱们买的450W、550W、650W、750W指不是直流输出端的最大功耗,这个是不考虑转换率的数值,当然电源的转化率也不是一直固定的,在不同的负载下转换率是不同的,一般电源在50%左右负载下转换率最高。

二、功率因数

一个输出750W的电源假如它的转换率为90%,那么它的输入就要833W,83W以热量散发掉了。其中750W被我们用掉了,83W变成热量损耗了,这两个功耗都产生了实际效果,750+83=833就是有功功率。

除了有功功率外,电源在工作过程中由于电流和电压存在相位差和一些其它原因的影响下,会造成一部分电能进入电源后再次返回发电厂,这些电能在发电厂与我们的电源之间来回反复横跳,它不参与任何做功,也就是白白浪费掉了,这叫做无功功率。无功功率是无法避免的,它占用电网设备的容量并造成不良影响,所以在电源内部有一个PFC功率因数据矫正电路来减少无功功率的占比。

功率因数是指交流电路有功功率对视在功率的比值(视在功率包括有功功率和无功率)。用户电器设备在一定电压和功率下,该值越高效益越好,发电设备越能充分利用。

公式:有功功率P/视在功率S=cosΦ功率因数。

功率因数越接近1有功功率占比就越高,无功功率占就越少,总功率上真正用来给我们做功的部分就越多,也就是说功率因数反应了视在功率的真正利用率。

三、80PLUS认证

80PLUS认证本质上就是衡量电源在不同负载下的功率因数的转换率的一个指标。由于全球各地区的标准电压不同80PLUS认证因此分成115V和230V两种。目前市面上大部分的80PLUS认证采用的是115V规格认证的,我们就以115V为例。

80PLUS是什么意思
230V 80PLUS认证标准
80PLUS是什么意思

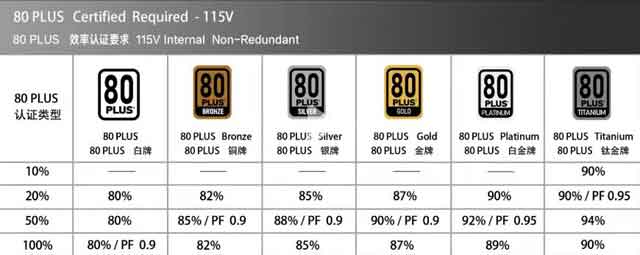

115V 80PLUS认证标准

80PLUS 115V认证中除了钛金牌之外都对电源10%的负载没有要求。先说下白牌,当20%、50%、100%负载时可以达到80%,并且100%负载时功率因数达到0.9既可获得80PLUS白牌认证,同理其余认证和上面是一样的,只不过标准数值不同罢了,通过以上表格可以看出来钛金牌认证参数最为严格,知道为什么钛金电源价格为什么这么贵了吧。

四、金牌一定比铜牌好吗?

了解之后我们会发现80PLUS认证衡量的仅仅只是转换率和功率因数这两个参数,对于其它的参数比如接口数量、线材长度、输出纹波、电压偏离、保持时间、工作温度、交叉负载、过载保护等等各种参数80PLUS一项也没有参与。电源的好坏并不仅仅通过转换率来参考,上述一堆参数都是评判电源好坏的标准。

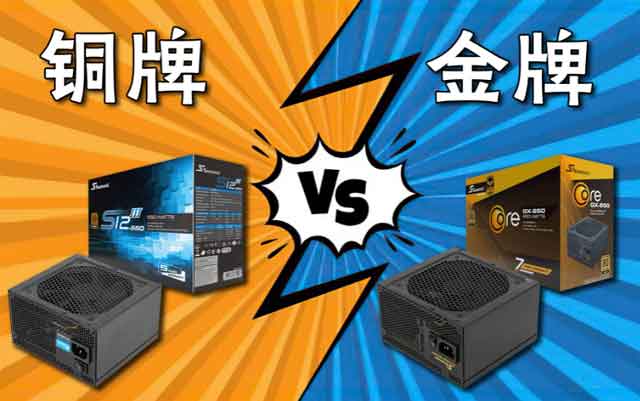

金牌电源就一定比铜牌的好吗?

电源的本质工作是提供稳定安全的直流电,电才是电源的核心,转换率的高低仅仅能帮我们省一丢丢电费而已,所以说金牌电源未必就比铜牌的好。

当然了大多数情况下往往越高级的电源在其用料和方案通常会更好,包括它的转换率设计的也会更高。但是转换率低的电源未必就很差,也许它除了转换率外其它的参数比一些转换率高的电源还要好也不是不可能。反过来说转换率高的垃圾电源同样存在的。

五、80PLUS的参考价值

在选购电源时,80PLUS认证这个参数参考的意义和价值不是很大,高转换率带来的收益不过就是省点电费,至于电费能省多少,我们大体算一下,我们按国内230V的80PLUS认证计算一下:我们用650W电源50%负载,一天用8个小时,一度电0.56元。白牌85%转换率一年算下来就是0.325*8*365/0.85*0.56=625.22元;钛金96%转换率是0.325*8*365/0.96*0.56=553.58元。一年的电费钛金比白牌省72元,五年也不过360元,并且是按一天8小时一年365天来计算的,大部分人用不了这么多时间,也不会一直高强度使用电脑,实际差的比这个还要少,这对于不同牌子电源的差价来说这点价格微不足道了。

省电就是省钱

六、总结

以上所述看着一头雾水的话给大家大体总结下,80PLUS认证指主要是电源的转换率,转换率越高就越省电。白牌、铜牌、银牌、金牌、白金牌、钛金牌,这些是80PLUS的等级,等级越高转换率就越高。它跟电源的品质没有关系,就是省电不省电的问题,但是省的那一丢丢电费对于不同牌子电源的差价来说就是毛毛雨了,如果为省电去买高转换率的电源就有一点本末倒置了。我们要选高转换率的电源的同时也要保证电源本身的品质,高转换率只是高品质电源带来的附加增益效果而已。
